一、旋涂滤光片是什么旋涂滤光片是一种通过旋涂工艺制备的光学元件，它在智能手机摄像头模组、LCD显示技术以及其他光电应用中扮演着重要角色。旋涂工艺是一种常见的薄膜制备方法，它涉及将材料溶液滴加在旋转的基底上，利用离心力将溶液均匀展开并形成薄膜

一、旋涂滤光片是什么

旋涂滤光片是一种通过旋涂工艺制备的光学元件，它在智能手机摄像头模组、LCD显示技术以及其他光电应用中扮演着重要角色。旋涂工艺是一种常见的薄膜制备方法，它涉及将材料溶液滴加在旋转的基底上，利用离心力将溶液均匀展开并形成薄膜。通过控制旋转速度和溶液的粘度，可以精确控制薄膜的厚度和均匀性。

旋涂滤光片的主要作用包括：

1. **色彩过滤**：在LCD显示技术中，彩色滤光片是实现彩色显示的关键材料。它通过在玻璃基板上涂布不同颜色的色素，使得通过的白光被过滤为红、绿、蓝三种基本色素点阵，从而实现彩色显示。

2. **提高成像质量**：在智能手机摄像头模组中，旋涂滤光片用于改善成像质量。它可以吸收特定波长的光，减少不必要的光谱成分，从而提高图像的清晰度和色彩还原度。例如，旋涂滤光片可以减少红外光的影响，避免照片出现偏色。

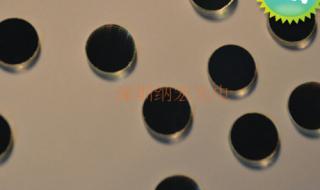

窄带滤光片

3. **减少反射和鬼影**：在摄像头模组中，旋涂滤光片还可以减少由于光线在传感器和镜头之间反射造成的花瓣鬼影（flare）。通过在蓝玻璃上旋涂色素，可以增强附着力，使得涂层更薄，同时有效吸收红光波段，减少反射。

4. **光学性能调控**：旋涂滤光片的光学性能可以通过改变材料的配方、旋涂的厚度和固化条件来调控。这使得它可以用于实现不同的光学效果，如窄带滤光片用于特定波长光的筛选，渐变滤光片用于平滑过渡不同区域的光强等。

5. **集成化和微型化**：旋涂滤光片的制备过程可以实现高度集成化和微型化，这对于现代光电设备的发展尤为重要。例如，在红外探测器系统中，通过在探测器上集成滤光微结构，可以解决传统系统中普遍存在的“串色”问题。

旋涂滤光片在现代光电设备中的应用非常广泛，特别是在智能手机摄像头模组中，它的使用可以显著提升手机的摄影性能和成像质量。随着技术的不断发展，旋涂滤光片在未来的光电设备中可能会有更多的创新和应用。

1、从复合光中分离出某一波段单色光的滤光片。只让光线中某一波段通过。越窄，透过的光线波段或颜色越纯，仪器的识别能力越强。窄带滤光片采用多层硬膜经离子辅助沉积纳米材料高真空蒸发而成，膜层致密性好，带宽窄、高截止率、高透光率。

2、光学指标：

3、中心波长：365nm±5nm

4、峰值透过：T>80%

5、带宽：10~30nm

6、截止波段：200-345nm 385nm-700nm

7、截止率：T<0.1%

8、应用领域：

9、荧光分析仪、酶标仪、医疗设备、生化设备、医学与临床仪器仪表、分析仪器等。

1、主要参数

2、中心波长（Center wavelength）：带通滤光片的中心称为中心波长（CWL）。通带宽度用最大透过率一半处的宽度表示（FWHM），通常称为半宽。

3、入射角度（Incident angle）：入射光线和滤光片表面法线之间的夹角。当光线正入射时，入射角为0°。

4、截止深度（Blocking）：根据滤光片分类而定，以窄带滤光片为例：截止深度：>OD4-OD6 UV-NIR。

5、光谱特性（Spectral characteristics）：滤光片光谱参数(透过率T，反射率R，光密度OD，位相，偏振状态s，p等相对于波长变化的特性)。
