bwd减速机是什么意思 针轮减速机

2026-01-14 22:383704 南门兴发
一、bwd减速机是什么意思1、BWD减速机是摆线针轮减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的一种机械。2、B系列摆线针轮减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的一种机械。该机分卧式、立式、双轴型和直联型等装配方式

一、bwd减速机是什么意思

1、BWD减速机是摆线针轮减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的一种机械。

2、B系列摆线针轮减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的一种机械。该机分卧式、立式、双轴型和直联型等装配方式，是冶金、矿山、建筑、化工、纺织、轻工业等行业的首选设备。

二、摆线针减速机型号含义

X系列；W卧式安装形式；E是二级；D是直连；B是防爆；473是速比；摆线针减速机是一种应用行星式传动原理，采用摆线针齿啮合的新颖传动装置。摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。

三、摆线针减速机加什么油

1、摆线针轮减速机采用的油一般或70#号、90#号工业级压齿轮油；40#号、50#号机械油润滑油；68#号、100#号、150#号、320#号齿轮油、80#号透平机油等等。摆线针轮减速机加的油会根据所处环境的温度而改变。

2、摆线针轮减速机是一种精密的机械传动装置，需要使用特定的润滑油来保持其正常的运转和寿命。一般来说，摆线针轮减速机需要使用高粘度、高质量的齿轮油或工业润滑油，具体选择要根据摆线针轮减速机的工作条件、工作环境、负载情况等因素来确定。润滑油的选择应当遵循以下原则：1.选择适合摆线针轮减速机的油品，要求油品具有良好的抗磨损性、极压性、氧化稳定性和防锈性能。2.根据摆线针轮减速机的使用条件和工作环境，选择适当的油品粘度和质量等级。3.在使用润滑油时，应定期更换润滑油，以保持其良好的润滑性能。

四、摆线针轮减速机的用途

摆线针轮减速机的使用须知：

针轮减速机

1、摆线针轮减速机：适用于24小时连续工作制，并允许正反向运转。

2、单级摆线针轮减速机的输出轴转向与输入轴转向相反，双级摆线针轮减速机的输出轴转向与输入轴转向相同。

3、摆线针轮减速机无自锁作用。

4、摆线针轮减速机的输出轴不能承受轴向力。

5、在可能出现过载现象的使用场合，应安装过载保护装置。

6、脚板式卧装摆线针轮减速机要安装在没有振动、十分坚固的水平基础上，在必须进行倾斜安装的使用场合，减速机轴心线的倾斜度不得大于±15°。

7、法兰式立装摆线针轮减速机在安装时，输出轴垂直向下。

8、如需要采用除脚板式卧装和法兰式立装以外的其他特殊安装形式，必须采取相应的润滑和密封措施来保证减速机润滑充足和防止漏油。

9、采用油脂润滑的摆线针轮减速机安装角度自由。

10、减速机安装时，可用垫块进行调整，垫块在高度方向不超过三块，也可用楔铁进行调整，但减速校准后必须换入平垫块。

11、在冲击、振动较大或起动频繁的使用场合，机座与基础除用底脚螺栓进行联接之外，还需要用定位销（自备）进行加固。

12、标准型摆线针轮减速机的输入轴和输出轴的轴伸形式为圆柱形，采用普通平键联接。轴径尺寸公差根号h6。普通平键尺寸按GB1096-79《普通平键型式尺寸》的规定。连接法兰止口按GB1801-79的（h9)配合。

13、当采用联轴器把摆线针轮减速机与相配套的机械联接时，推荐用弹性联轴器。

14、减速机与想配套机械用联轴器联接时，两者轴心线的同心度不得超过联轴器所允许的范围。

15、当摆线针轮减速机与齿轮、链轮相联接时，必须保证两者轴心线的平行度。

16、当使用链轮来进行传动时，不要把齿链放得过松，否则在起动时会产生冲击力。

17、当把联轴器、齿轮、链轮等联接件联接摆线针轮减速机的输出轴时，不得采用直接锤击的方法，应利用轴伸端螺孔旋入螺栓，通过压板压入。

18、安装后的减速机，正式使用前必须进行试运转。在空载运转正常的情况下，再逐渐加载运转。

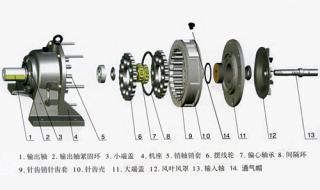

五、摆线针轮减速机各部位名称

摆线针轮减速机是一种常见的减速装置，它由多个部位组成。其中包括输入轴、输出轴、摆线针轮、摆线针齿、摆线针轮壳体、摆线针轮轴承、摆线针轮齿轮、摆线针轮齿轮轴、摆线针轮齿轮轴承、摆线针轮齿轮壳体、摆线针轮齿轮壳体轴承等。这些部位相互配合，通过摆线针轮的运动实现减速效果，广泛应用于机械传动系统中。
