随层配电箱需要接地吗直接接地箱

2026-01-15 08:226711 区嘉德

一、随层配电箱需要接地吗需要接地。根据施工现场用电安全规定，施工现场所有的配电箱及用电机械都必须加装保护接地装置。所以随层盘也需要装接地。其实在现场施工时，随层配电箱危险性要大于其它配电箱。其它配电箱是固定不动的，而随层配电箱是移动的。电缆

一、随层配电箱需要接地吗

需要接地。根据施工现场用电安全规定，施工现场所有的配电箱及用电机械都必须加装保护接地装置。所以随层盘也需要装接地。其实在现场施工时，随层配电箱危险性要大于其它配电箱。其它配电箱是固定不动的，而随层配电箱是移动的。电缆线经常移动会增加绝缘层换坏的可能。另随层箱须经常接线，也增加了危险。所以随层配电箱更需要接地。

二、保护接地箱原理

1、接地保护的意思就是将设备外部容易产生电压或者漏电的地方接地，以保护人身安全。

2、所谓保护接地就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的电器金属部分（即与带电部分相绝缘的金属结构部分）用导线与接地体可靠连接起来的一种保护接线方式。

3、接地保护一般用于配电变压器中性点不直接接地（三相三线制）的供电系统中，用以保证当电气设备因绝缘损坏而漏电时产生的对地电压不超过安全范围。

4、如果家用电器未采用接地保护，当某一部分的绝缘损坏或某一相线碰及外壳时，家用电器的外壳将带电，人体万一触及到该绝缘损坏的电器设备外壳（构架）时，就会有触电的危险。

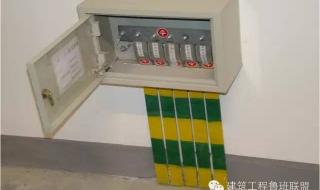

直接接地箱

5、相反，若将电器设备做了接地保护，单相接地短路电流就会沿接地装置和人体这两条并联支路分别流过。一般地说，人体的电阻大于1000欧，接地体的电阻按规定不能大于4欧，所以流经人体的电流就很小，而流经接地装置的电流很大。

6、这样就减小了电器设备漏电后人体触电的危险。

三、ECG和ED接地端子箱的区别

ECG（Equipment Grounding Conductor）和ED（Equipment Grounding Device）接地端子箱是电力系统中用于接地的设备，它们的主要区别如下：

1. ECG（设备接地导体）：ECG是一种导电材料，通常是铜或铝制成的导线，用于将电气设备的金属外壳或金属部件与地面之间建立良好的接地连接。ECG在电力系统中起到将电流引导到地面、保护人身安全、降低电磁干扰等作用。

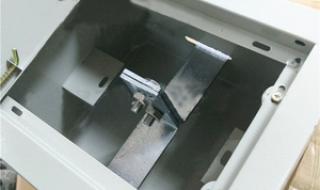

直接接地箱

2. ED（设备接地装置）：ED是一种接地设备，用于提供可靠的接地路径，并确保设备和系统的接地连接符合安全标准。ED可以是接地棒、接地电网、接地装置等，它们在电力系统中用于连接电气设备的金属外壳或金属部件，并将它们与接地系统（如大地）有效连接，以确保设备和人员的安全。

总的来说，ECG是一种导线，用于建立设备的接地连接；而ED是接地装置，用于提供可靠的接地路径并确保设备和系统的接地连接符合标准。它们在电力系统中共同起到确保设备和人员安全的作用。

四、电缆接地箱种类有哪些

通常，低压电缆接地箱没有严格的单独的种类区分。接地箱仅仅是一个机械、金属防护、保护箱而已。任意电器装配箱均可。但高压是有不同的种类区分的。电缆接地箱主要有三种：电缆护层直接接地箱（AL-ZJJD）电缆护层直接接地箱，内部含有连接铜排、铜端子等，用于电缆护层的直接接地，内部无需安装电缆护层保护器。电缆护层保护接地箱（AL-BHJD）电缆护层保护接地箱和内涵电缆护层保护器、连接铜排、铜端子等，用于电缆护层的保护接地。电缆交叉互联保护接地箱（AL-JXJD）电缆护层交叉互联接地箱内涵电缆护层保护器、连接铜排、铜端子等，用于电缆缆护层保护器电缆护层保护器电电缆电缆。

五、防雷接地箱怎么安装

1、

接地箱也叫接地观测井、接地检查井等，它的作用是方便防雷检查时测试地网的工频接地电阻。按照安装方式分两种，一种装在地面，一种装在墙上，都在隐蔽处。

2、装在地面上的观测井如果你没见过的话，它就像一个底上有孔而上面有盖的方形（或圆形）盒子，安装方法如下:先把接地极引到地面上，垂直，把观测井从接地极上套进去，接地极的上平面与地坪一致，然后周围用混凝土或地砖等硬化地面，最后把接地极与观测井内的端子焊接，盖子盖上即可。地面上装的监测井使用工程塑料，强度高，不怕车压。

3、墙上的一般使用镀铜或不锈钢材料，装好后就像一块墙砖，内部安装方法类似上面的，用的时候打开盖子就行，比较美观。
